您的位置:产品展示 >> 电力检测 >> 静电检测仪 >> 美国ACL Staticide MODEL 800重锤式表面电阻测试仪

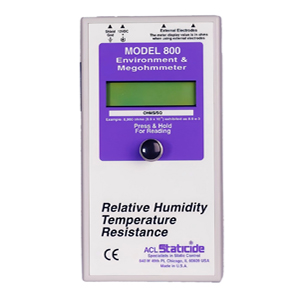

产品名称:美国ACL Staticide MODEL 800重锤式表面电阻测试仪
产品型号:MODEL 800
产品类别:电力检测 >> 静电检测仪 >>

详细说明:

ACL-800表面电阻测试仪简介:

ACL-800表面电阻测试仪,用于测量所有导电型、防静电型以及静电泄放型产品的表面的阻抗或电阻,并且同时可测量影响产品性能的周围环境的相对湿度和温度。(湿度和温度会影响阻抗,所以必须测量)

ACL-800表面电阻测试仪用途:

ACL-800表面电阻测试仪可测量桌垫、地板涂料层、漆面、手腕带、脚腕带、防静电工作服、鞋(鞋套)、各种PE袋和不同规格容器等所有生产流水线所需的耗材用品,包括工程制造、保护、质量控制、进货检验,科研以及销售等方面的对任何平面材料的测试。

ACL-800表面电阻测试仪产品优势:

1.可测量阻抗、温度和湿度

2.可测量程为103-1012欧姆/Ω,能测试各种材料的电阻性能。

3.测量标度为10伏/100伏,适合于标准规定的工作台面和地面。

4.统一使用塑料仪表保护箱包装,防止仪表受损

5.重量轻,只有150Z(425g),携带方便

6.含有液晶数码显示屏,容易使用,读数方便

7.有自动断电功能,延长电池使用寿命

8.自动归零,随时保证每次测量的精确度

9.底部平行电极磁条加上5磅重锤探头及内置阻抗探头,测量数据更加权威和准确。

ACL-800表面电阻测试仪测量范围:

表面阻抗

103-1012欧姆/Ω

测量电阻

103-1012欧姆

相对湿度

10%-90%RH

温度范围

32F-100F0℃-37.8℃

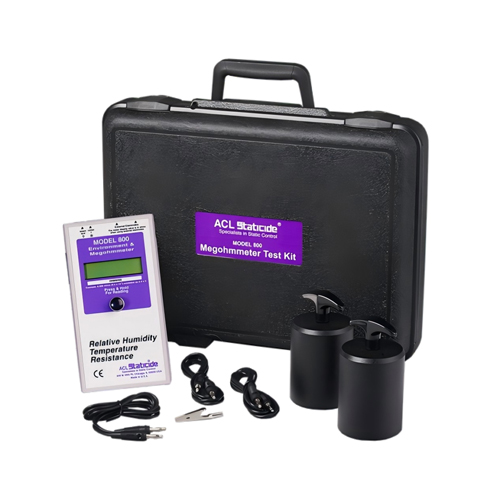

ACL-800表面电阻测试仪标准配置清单:

1.两个5磅重,2.5英寸RTT、RTG重锤盘形电极

2.两个3英寸平行表面阻抗测试磁条电极

3.液晶数码显示屏

4.可充电电池(9V直流电或镍镉充电电池或交流变压器,在美国及海外均通用)

ACL-800表面电阻测试仪使用方法:

测量前,首先确保待测表面干净无污染。

一、表面阻抗的测量:

1、平行探头阻抗测量法:这是一种快速的测量平面均匀材料电阻值的方法。这种方法也适合于多层材料的测量,但是在阻抗值报告中必须注明测量时的温度和湿度条件。

A、将仪表放在需测量的物体表面。

B、将开关调到所需的电压位置(10伏或100伏)

C、按住测量按钮不放,此时LCD屏会显示出测量到的表面阻抗数值,温度和相对湿度值,整个测量过程大约为十五秒种。

·在每次测量中,按下测量按钮后,ACL-800表将连续显示修整测量值,松开按钮后约四十五秒内,显示的是最后一个测量值。

2、重锤阻抗探头阻抗测量法

将连线插头插入仪表的两个3.5毫米插孔,并将香蕉型插头与重锤探头相联。将重锤平放在待测试物体表面后,按下按钮约15秒钟后,在液晶显示屏上将显示出正确的温度和相对湿度,正确的表面阻抗值为液晶显示屏上的读数乘以10,单位为欧姆/Ω。

例如:

晶屏上显示为3.5×10 4欧姆/Ω;实际阻抗值为3.5×10 5 欧姆/Ω。

二、点对点表面电阻的测量:

这个测量方法是根据符合EOS/ESD-S4.1测量要求来测量独立于接地的两点之间的电阻,用这个测量方法得出的测量结果与被测物体的处理、两个重锤探头之间的距离等因素有关,因此,应选择正确的测量规程,每次在同样要求的测量条件下进行测试。

A、将连线插头插入表的两个3.5毫米插孔,并将香蕉插头与两个5磅重锤探头相联。

B、按照测量规程将两个探头放置在待测物体表面。

C、选择所需的电压值(10伏或100伏)

D、按下开关直到显示出所选的电压值(10伏或100伏),继续按着开关直至所测电阻(单位为欧姆),相对湿度和温度显示在液晶显示屏上。

三、表面对地电阻的测量

这个测量方法是用于测量物体表面一点与表面上另一接地点之间的表面电阻,测量方法符合EOS/ESD S4.1测量标准。

A、将两条连线的一端分别插入仪表的两个3.5毫米插孔,然后将其中一条接鳄鱼夹,另外一条与一个5磅锤探头相联。

B、将鳄鱼夹子接到所需的接地点上,按照测量要求将重锤探头放在待测物体表面上。

C、按下测量按钮直至电阻、相对湿度、温度值显示在显示屏上。(对于高阻抗材料的测量时为保证测得高精度测量结果,需注意不要使两引线交叠,不要用手接触探头,引线和被测物体。)


ACL-800表面电阻测试仪的校准步骤:

1、范围为1031012 具有精度1%的阻抗电桥。高精度相对湿度表(Relative Humidity Hygrometer)高精度温度表(High accuracy Thermometer)

2、打开表盖,小心切莫损伤电路板上两条连接电源开关的导线。

3、找到电路板右下方三个校正调节器(Calibration Pots)

4、使表在这一环境条件下起码1/2小时,取得自平衡后才可开始测试。

5、采用ACL-800表自带的连接线一端连接上鳄鱼夹,另一端香蕉插头。

6、将3.5毫米长的插头插入表的插口。

7、用鳄鱼夹连接电阻器两端。

8、三个校正调节器,最上面的为“湿度”测量,中间的为“阻抗”,最下面的为“温度用小号螺丝刀调节”。顺时针方向为增加值调节,逆时针方向为降低值调节。

9、按下电源开关,同时比较“温度”,“湿度”和“电阻”值。

10、释放电源开关,并慢慢调节相应的校正调节器。

11、再次按下电源开关,观察LCD显示屏。

12、如需要再校准,可再按下电源开关和调节校正器。

13、盖上表盖并将四个固定螺丝上紧。

14、按下电源开关确定表是否工作正常。
