产品名称：德国Coliy GSP301D单维数字磁场变送器 |
|
产品型号：GSP301D |
|
产品类别：环境检测 >> 电磁辐射分析 >> |

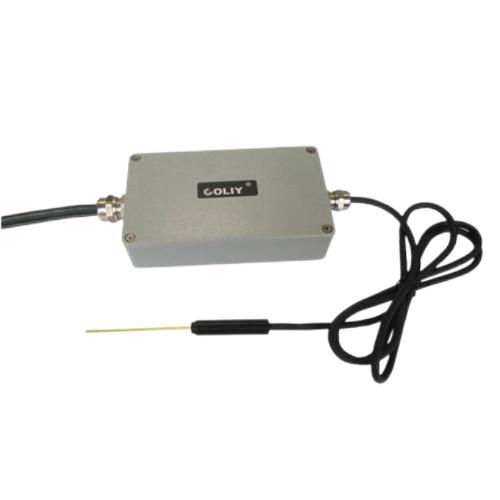

德国Coliy GSP301D单维数字磁场变送器产品简介：
德国柯雷公司的GSP301D单维磁场变送器按照工业标准设计，用于测量磁场，输出一路数字信号(RS485)，便于集成，可以满足工业生产的各种复杂使用环境。典型应用场合为：磁场Map(磁场成像扫描系统)、磁性产品在线测试、质量控制以及监测系统(发电机、电动机)、脉冲磁场及梯度磁场的分布测试、空间磁场的多点同步测试、永磁材料表面磁场检测等。
GSP301D磁场变送器的DC基本精度可选1%和0.2%，磁场测量范围可选300G(30mT)，3kG(0.3T)，30kG(3T)，50kG(5T)，100kG(10T)或者定制。GSP301D磁场变送器的数据输出响应速度为max 3000 Samples/s。
GSP301D磁场变送器的供电电源非常有特色，为5VDC-36VDC宽幅供电电源。由于电力供应不足或者供电设备故障等情况会导致电压不稳，容易造成测试数据不稳定或硬件损坏。宽幅电压供电，有效保证了在电压不稳定的情况下，磁场变送器GSP301D的稳定运行，极大提高了可靠性。
用户可以选择多种不同类型的探头：标准探头、高量程探头(10T)、耐高温探头(≤+200℃)、耐低温探头(≥-269℃)和内置温度传感器的探头。GSP301D磁场变送器的常规探头内置仪表级砷化镓霍尔传感器，其温度系数是500ppm/℃，而内置温度传感器的探头具有温度补偿功能，在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议购买内置温度传感器的探头。柯雷公司还可根据客户的特殊需求，订制探头的量程，形状和尺寸和探头电缆长度。
多个(最多64个)磁场变送器GSP301D可组成多点磁场同步检测系统，适用于各类空间变化磁场的同步测试、磁体多面同时测试、脉冲磁场及梯度磁场的分布测试。可应用的领域：航空航天、科研、工业探伤等。
GSP301D磁场变送器已通过CE认证和EMC(电磁兼容)测试。
德国Coliy GSP301D单维数字磁场变送器产品特点：
●按照工业标准制造
●采用仪表级砷化镓霍尔传感器
●数字信号(RS485)输出，易集成
●多达64个GSP301D可组成多点磁场同步检测系统
●数据输出响应速度: max 3k Samples/s
●供电电源5VDC-36VDC
●通过EMC测试
●通过CE认证
●精度可选1%和0.2%
●量程可选300G，3kG，30kG，50kG，100kG或者定制
●频率响应范围DC-20kHz
●耐高温探头(≤+200℃)
●耐低温探头(≥-269℃)
●高量程探头(10T)
●带温度补偿功能的探头
●配上位机软件
德国Coliy GSP301D单维数字磁场变送器技术参数：
|
测量参数 |
|
|
精度(DC) |
±1%Reading±0.1%FS ±0.2%Reading±0.1%FS |
|
量程 |
可选300G(30mT)，3kG(0.3T)，30kG(3T)，50kG(5T)，100kG(10T) 或者定制 |
|
典型温度系数 |
±500ppm/℃[常规探头]；±100ppm/℃[内置温度传感器的探头] |
|
数据输出接口 |
RS485 |
|
数据输出响应速度 |
1~3000Samples/s 特殊定制：最高可达50k Sample/s，详情咨询Coliy |
|
探头 |
|
|
可搭配的探头 |
标准探头、高量程探头(10T)、耐高温探头(≤+200℃)、耐低温探头(≥-269℃)、内置温度传感器的探头等；探头可根据用户要求订制。 |
|
上位机软件 |
|
|
功能 |
1、自动记录、保存数据和显示趋势图曲线； 2、实时显示磁场强度值、最大值、最小值。 |
|
磁场变送器规格 |
|
|
工作温度 |
-20℃~+75℃ |
|
储存温度 |
-20℃~+80℃ |
|
功耗 |
(MAX)1.2W |
|
电源要求 |
5VDC-36VDC |
|
尺寸 |
W165mm×H95mm×D40mm |
|
重量 |
300g |
|
资格认证 |
CE认证、EMC认证 |
德国Coliy GSP301D单维数字磁场变送器探头规格：
|
探头类型及参数 |
详见"磁场变送器选型” |
|
探头尺寸 |
80×2.2×1mm |
|
探头电缆长度 |
详见"磁场变送器选型” |
|
传感器中心位置 |
D=1.1mm±0.1mm |
德国Coliy GSP301D单维数字磁场变送器选型：
|
描述 |
选项 |
举例 |
|
单维磁场变送器 |
GSP301D：数字输出(RS485) |
GSP301D |
|
量程 |
300G 3kG 30kG 50kG 100kG 或者定制 |
30kG |
|
精度(DC) |
1%：±1%Reading±0.1%FS 0.2%：±0.2%Reading±0.1%FS |
1% |
|
探头电缆长度 |
1.5m 5m 10m 20m 30m 可定制 |
1.5m |
|
温度补偿功能(探头含温度传感器) |
缺省：无 TC：有 |
TC |
德国Coliy GSP301D单维数字磁场变送器可选附件：
|
类型 |
描述 |
|
PS2012 |
电源适配器：输入100VDAC-230VDAC；输出±12VDC，5A |
|
S485USB |
RS485转USB适配器 |
|
ZC10 |
校零腔：在500G以下的磁场中，提供了高达80分贝的衰减，用于标准探头的校零。腔体内部尺寸：直径6.8毫米×44.5毫米 |
德国Coliy GSP301D单维数字磁场变送器最常用的套件：
|
套件产品编号：GSP301D01 |
磁场变送器GSP301D-30kG-1%-1.5m-TC+校零腔ZC10+RS485转USB适配器S485USB |
