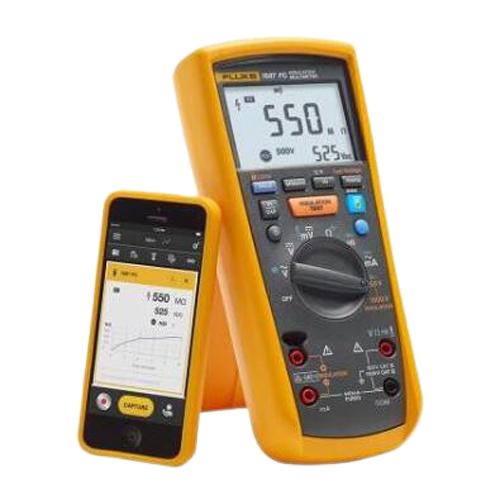

产品名称：美国Fluke 1587C FC绝缘万用表 |
|
产品型号：1587C FC |
|
产品类别：电力检测 >> 绝缘电阻测试 >> |
美国Fluke 1587C FC绝缘万用表产品概述：
高性能二合一绝缘数字万用表
Fluke 1587C FC绝缘万用表，在单一、紧凑、手持式的产品中，将数字绝缘测试仪与功能全面、真有效值的数字万用表结合起来，在故障排除和预防性维护方面尽可能地发挥其多种用途。
Fluke 1587C FC绝缘万用表通过Fluke Connect®测量应用添加了四项强大的新型诊断功能：
●带有TrendIt™图表的PI/DAR定时比测试，能够更迅速发现潮湿和污染绝缘问题。
●通过Fluke Connect存储结果，可不用手写测试结果，减少记录错误，能保存数据，以便在今后长时间内进行历史跟踪
●通过应用进行温度补偿有助于建立准确的基线和相关历史数据对比
●对设备状况进行跟踪和趋势分析，确定绝缘功能是否退化，通过Fluke Connect® Assets现场实时制定决策
产品亮点
●PI/DAR定时比测试
●带电线路检测在电压大于30V时阻止绝缘测试，以增强用户保护
●用于准确测量电机驱动的VFD低通滤波器
●自动释放电容电压，以增强用户保护
●绝缘测试（1587 FC：0.01MΩ至2GΩ）
●适合多种应用的绝缘测试电压（1587 FC：50V、100V、250V、500V、1000V）
●交流/直流电压、直流电压（毫伏）、交流/直流电流（毫安）、电阻(Ω)、通断性
●电容、二极管测试、温度、最小值/最大值、频率(Hz)
●自动关机以节省电量
●CAT III 1000V、CAT IV 600V测量类别
●带背光灯的大号显示屏
●坚固的实用硬箱让您能够携带工作所需的一切物品
●标配附件：远程探头、测试导线和探头、鳄鱼夹、K型热电偶
●可选用Fluke TPAK磁力仪挂钩以方便进行双手操作
●三年期标准质保；如在购买后45天内注册产品，可将质保期延长至五年
美国Fluke 1587C FC绝缘万用表主要特性：
●带有TrendIt™图表的PI/DAR测量
●使用Fluke Connect测量应用进行存储
●使用Fluke Connect测量应用进行温度补偿
●用于准确测量电机驱动的VFD低通滤波器
●绝缘测试电压50V、100V、250V、500V、1000V
●绝缘测试：0.01MΩ至2.0GΩ
●自动释放电容电压
●绝缘测试平滑读数
●频率
●电容
●二极管测试
●温度
●最小值/最大值
●交流/直流电压
●直流电压（毫伏）
●交流/直流电流（毫安）
●电阻（0.1Ω至50MΩ）
●连续性
●远程探头、测试导线、鳄鱼夹
●K型热电偶
●坚固的实用硬箱
●自动关机
●三年保修
美国Fluke 1587C FC绝缘万用表产品规格：
|
绝缘规格 |
||
|
测量值范围 |
0.01MΩ至2GΩ |
|
|
测试电压 |
50、100、250、500、1000V |
|
|
测试电压准确度 |
+20%，-0% |
|
|
短路测试电流 |
1mA（标称） |
|
|
自动放电 |
放电时间<0.5秒，C=1μF或更少 |
|
|
通电电路检测 |
在初始化测试前，如果终端电压>30V，进行抑制测试 |
|
|
最大电容性负载 |
在1μF以下的负载可操作 |
|
|
绝缘输出电压 |
||
|
50V(0% to +20%) |
显示范围 |
0.01至6.00MΩ |
|
分辨率 |
0.01MΩ |
|
|
测试电流 |
1mA@50kΩ |
|
|
电阻准确度±（%读数+字） |
±（3%±5） |
|
|
显示范围 |
6.0至50.0MΩ |
|
|
分辨率 |
0.1MΩ |
|
|
测试电流 |
1mA@50kΩ |
|
|
电阻准确度±（%读数+字） |
±（3%±5 ） |
|
|
100V(0% to +20%) |
显示范围 |
0.01至6.00MΩ |
|
分辨率 |
0.01MΩ |
|
|
测试电流 |
1mA@100kΩ |
|
|
电阻准确度±（%读数+字） |
±（3%±5） |
|
|
显示范围 |
6.0至60.0MΩ |
|
|
分辨率 |
0.1MΩ |
|
|
测试电流 |
1mA@100kΩ |
|
|
电阻准确度±（%读数+字） |
±（3%±5） |
|
|
显示范围 |
60至100MΩ |
|
|
分辨率 |
1MΩ |
|
|
测试电流 |
1mA@100kΩ |
|
|
电阻准确度±（%读数+字） |
±（3%±5） |
|
|
250 V (0% to +20%) |
显示范围 |
0.1至60.0MΩ |
|
分辨率 |
0.1MΩ |
|
|
测试电流 |
1mA@250kΩ |
|
|
电阻准确度±（%读数+字） |
±（1.5%±5） |
|
|
显示范围 |
60至250MΩ |
|
|
分辨率 |
1MΩ |
|
|
测试电流 |
1mA@250kΩ |
|
|
电阻准确度±（%读数+字） |
±（1.5%±5） |
|
|
500V(0% to +20%) |
显示范围 |
0.1至60.0MΩ |
|
分辨率 |
0.1MΩ |
|
|
测试电流 |
1mA@500kΩ |
|
|
电阻准确度±（%读数+字） |
±（1.5%±5） |
|
|
显示范围 |
60至500MΩ |
|
|
分辨率 |
1MΩ |
|
|
测试电流 |
1mA@500kΩ |
|
|
电阻准确度±（%读数+字） |
±（1.5%±5个） |
|
|
1000V(0% to +20%) |
显示范围 |
0.1至60.0MΩ |
|
分辨率 |
0.1MΩ |
|
|
测试电流 |
1mA@1MΩ |
|
|
电阻准确度±（%读数+字） |
±（1.5%±5） |
|
|
显示范围 |
60至600MΩ |
|
|
分辨率 |
1MΩ |
|
|
测试电流 |
1mA@1MΩ |
|
|
电阻准确度±（%读数+字） |
±（1.5%±5） |
|
|
显示范围 |
0.6至2.0GΩ |
|
|
分辨率 |
100MΩ |
|
|
测试电流 |
1mA@1MΩ |
|
|
电阻准确度±（%读数+字） |
±（10%±3） |
|
|
电气技术指标 |
||
|
交流电压测量 |
||
|
量程 |
||
|
600.0mV |
分辨率 |
0.1mV |
|
准确度50Hz至60Hz±（%读数+字） |
±(1%+3) |
|
|
准确度60Hz至5000Hz±（%读数+字） |
±(2%+3) |
|
|
6.000V |
分辨率 |
0.001V |
|
准确度50Hz至60Hz±（%读数+字） |
±(1%+3) |
|
|
准确度60Hz至5000Hz±（%读数+字） |
±(2%+3) |
|
|
60.00V |
分辨率 |
0.01V |
|
准确度50Hz至60Hz±（%读数+字） |
±(1%+3) |
|
|
准确度60Hz至5000Hz±（%读数+字） |
±(2%+3) |
|
|
600.0V |
分辨率 |
0.1V |
|
准确度50Hz至60Hz±（%读数+字） |
±(1%+3) |
|
|
准确度60Hz至5000Hz±（%读数+字） |
±(2%+3)1 |
|
|
1000V |
分辨率 |
1V |
|
准确度50Hz至60Hz±（%读数+字） |
±(2%+3) |
|
|
准确度60Hz至5000Hz±（%读数+字） |
±(2%+3)1 |
|
|
11kHz带宽 |
||
|
低通滤波器电压 |
||
|
量程 |
||
|
600.0mV |
分辨率 |
0.1mV |
|
准确度50Hz至60 Hz±（%读数+字） |
±(1%+3) |
|
|
准确度60Hz至400Hz±（%读数+字） |
+(2%+3)，-(6%-3) |
|
|
6.000V |
分辨率 |
0.001V |
|
准确度50Hz至60Hz±（%读数+字） |
±(1%+3) |
|
|
准确度60Hz至400Hz±（%读数+字） |
+(2%+3)，-(6%-3) |
|
|
60.00V |
分辨率 |
0.01V |
|
准确度50Hz至60Hz±（%读数+字） |
±(1%+3) |
|
|
准确度60Hz至400Hz±（%读数+字） |
+(2%+3)，-(6%-3) |
|
|
600.0V |
分辨率 |
0.1 V |
|
准确度50Hz至60Hz±（%读数+字） |
±(1%+3) |
|
|
准确度60Hz至400Hz±（%读数+字） |
+(2%+3)，-(6%-3) |
|
|
1000V |
分辨率 |
1V |
|
准确度50Hz至60Hz±（%读数+字） |
±(2%+3) |
|
|
准确度60Hz至400Hz±（%读数+字） |
+(2%+3)，-(6%-3) |
|
|
直流电压测量 |
||
|
量程 |
分辨率 |
准确度±（%读数+字） |
|
6.000V dc |
0.001V |
±(0.09%+2) |
|
60.00V dc |
0.01V |
±(0.09%+2) |
|
600.0V dc |
0.1V |
±(0.09%+2) |
|
1000V dc |
1V |
±(0.09%+2) |
|
输入阻抗 |
10MΩ（标称）、<100pF |
|
|
常规模式抑制比 |
>60dB@50Hz或60Hz |
|
|
共模抑制比 |
直流时>120dB，50Hz或60Hz（1K非平衡） |
|
|
准确度适用于±100%量程。 |
||
|
直流毫伏测量 |
||
|
量程 |
分辨率 |
准确度±（%读数+字） |
|
600.0mVdc |
0.1mV |
±(0.1%+1) |
|
直流和交流电测量 |
||
|
交流45Hz到1000Hz |
||
|
量程 |
400mA |
|
|
分辨率 |
0.1mA |
|
|
准确度±（%读数+字） |
±(1.5%+2)1 |
|
|
负荷电压（典型值） |
2mV/mA |
|
|
量程 |
60mA |
|
|
分辨率 |
0.01mA |
|
|
准确度±（%读数+字） |
±(1.5%+2)1 |
|
|
负荷电压（典型值） |
2mV/mA |
|
|
直流 |
||
|
量程 |
400mA |
|
|
分辨率 |
0.1mA |
|
|
准确度±（%读数+字） |
±(0.2%+2) |
|
|
负荷电压（典型值） |
2mV/mA |
|
|
量程 |
60mA |
|
|
分辨率 |
0.01mA |
|
|
准确度±（%读数+字） |
±(0.2%+2) |
|
|
负荷电压（典型值） |
2mV/mA |
|
|
过载 |
600mA，最多2分钟 |
|
|
mA输入端子的保险丝保护 |
0.44mA、1000V、IR 10kA |
|
|
交流转换 |
输入信号通过交流耦合和校准转换为正弦波输入有效值。 |
|
|
转换为真有效值响应，位于5%到100%的量程之间。300mA内，输入信号波峰因数最大为3，在600mA时，线性下降到≤1.5。对于非正弦波形，最大为3的波峰因数应加上+（2%读数+2%FS）典型值。 |
||
|
11kHz带宽 |
||
|
电阻测量 |
||
|
量程 |
分辨率 |
准确度±（%读数+字）1 |
|
600.0Ω |
0.1Ω |
±(0.9%+2) |
|
6.000kΩ |
0.001kΩ |
±(0.9%+2) |
|
60.00kΩ |
0.01kΩ |
±(0.9%+2) |
|
600.0kΩ |
0.1KΩ |
±(0.9%+2) |
|
6.000MΩ |
0.001MΩ |
±(0.9%+2) |
|
50.0MΩ2 |
0.01MΩ |
±(1.5%+3) |
|
过载保护 |
1000V rms或dc |
|
|
开路测试电压 |
<8.0V dc |
|
|
短路电流 |
<1.1mA |
|
|
1准确度适用于量程的0%到100% |
||
|
二极管测试 |
||
|
二极管测试显示 |
显示电压降：在1.0mA标称测试电流时为0.6V |
|
|
精度 |
±(2%+3) |
|
|
通断性测试 |
||
|
通断性测试值 |
测试电阻低于25Ω时，发出连续声音，高于100Ω时关闭。最大读数：1000Ω |
|
|
开路电压 |
<8.0V |
|
|
短路电流 |
1.0mA典型值 |
|
|
过载保护 |
1000V真有效值 |
|
|
响应时间 |
>1毫秒 |
|
|
频率测量 |
||
|
量程 |
分辨率 |
准确度±（%读数+字） |
|
99.99Hz |
0.01Hz |
±(0.1%+1) |
|
999.9Hz |
0.1Hz |
±(0.1%+1) |
|
9.999kHz |
0.001kHz |
±(0.1%+1) |
|
99.99kHz |
0.01kHz |
±(0.1%+1) |
|
频率计数器灵敏度 |
||
|
600.0mV ac |
交流电压灵敏度（正弦波真有效值）1 |
100.0mV |
|
交流电压灵敏度（正弦波真有效值）1 |
150.0mV |
|
|
直流触发电平1至20kHz2 |
不适用 |
|
|
6.0V |
交流电压灵敏度（正弦波真有效值）1 |
1.0V |
|
交流电压灵敏度（正弦波真有效值）1 |
1.5V |
|
|
直流触发电平1至20kHz2 |
-400.0mV和2.5V |
|
|
60.0V |
交流电压灵敏度（正弦波真有效值）1 |
10.0V |
|
交流电压灵敏度（正弦波真有效值）1 |
36.0V |
|
|
直流触发电平1至20kHz2 |
1.2V和4.0V |
|
|
600.0V |
交流电压灵敏度（正弦波真有效值）1 |
100.0V |
|
交流电压灵敏度（正弦波真有效值）1 |
- |
|
|
直流触发电平1至20kHz2 |
12.0V和40.0V |
|
|
1000.0V |
交流电压灵敏度（正弦波真有效值）1 |
300.0V |
|
交流电压灵敏度（正弦波真有效值）1 |
- |
|
|
直流触发电平1至20kHz2 |
12.0V和40.0V |
|
|
1指定准确度的最大输入值=10倍量程（最高1000V）。低频低振幅时的噪声可能影响准确度 |
||
|
电容 |
||
|
量程 |
分辨率 |
准确度±（%读数+字） |
|
1000nF |
1nF |
±(1.2%+2) |
|
10.00μF |
0.01μF |
±(1.2%+2) |
|
100.0μF |
0.1μF |
±（1.2%±90个字） |
|
9999μF |
1μF |
±（1.2%±90） |
|
温度测量 |
||
|
量程 |
分辨率 |
准确度±（%读数+字）1 |
|
-40℃至537℃ |
0.1℃ |
±（1%±10） |
|
-40℉至998℉ |
0.1℉ |
±（1%±18） |
|
1准确度适用于仪表的环境温度发生改变后稳定90分钟后的测量值 |
||
|
通用技术指标 |
||
|
适用任何端子的最大电压一般为 |
1000V |
|
|
存放温度 |
-40℃至60℃（-40℉至140℉） |
|
|
工作温度 |
-20℃至55℃（-4℉至131℉） |
|
|
温度系数 |
温度<18℃或>28℃（<64℉或>82℉）时，0.05×（指定准确度）/℃ |
|
|
相对湿度 |
无冷凝 |
|
|
10℃至30℃（50℉至86℉）时，0%至95% |
||
|
30℃至40℃（86℉至104℉）时，0%至75% |
||
|
40℃至55℃（104℉至131℉）时，0%至40% |
||
|
振动 |
随机，2g，5-500Hz，依据MIL-PRF-28800F 2类仪器 |
|
|
无线电频率通信 |
2.4GHz ISM波段 |
|
|
无线电频率认证 |
FCC：T68-FBLE，IC：6627A-FBLE |
|
|
电磁兼容性 |
||
|
国际标准 |
IEC 61326-1：便携式电磁环境；IEC 61326-2-2 CISPR 11：1组，A类 |
|
|
第1组：设备有意产生和/或使用导通耦合射频能量，这是设备自身内部运行的必要条件。 |
||
|
A类：设备适用于非家庭使用以及未直接连接到为住宅建筑物供电的低电压网络的任意设备中。 |
||
|
此设备连接至测试对象后，产生的发射可能会超过CISPR 11规定的水平。连接了测试导线和/或测试探头时，该设备可能无法满足本标准的抗扰度要求。 |
||
|
韩国(KCC) |
A类设备（工业广播和通讯设备） |
|
|
A类：本产品符合工业电磁波设备的要求，销售商或用户应注意这一点。本设备旨在用于商业环境中，而非家庭环境。 |
||
|
美国(FCC) |
47 CFR 15 B子部分。按照第15.103条规定，本产品被视为免税设备。 |
|
|
防护等级 |
IEC 60529：IP40（非工作） |
|
|
安全性 |
||
|
IEC 61010-1 |
污染等级2 |
|
|
IEC 61010-2-033 |
CAT IV 600V/CAT III 1000V |
|
|
电池 |
四节AA电池（IEC LR6） |
|
|
电池寿命 |
可供仪表使用1000小时；绝缘测试时：室温条件下，新的碱性电池可供仪表进行至少1000次绝缘测试。这些标准结果是在将1000V通过1MΩ电阻的情况下测得的，工作周期为5秒钟开，25秒钟关。 |
|
|
尺寸（高×宽×长） |
5.0×10.0×20.3cm(1.97×3.94×8.00in) |
|
|
重量 |
550g(1.2lb) |
|
|
海拔 |
工作海拔：2000m |
|
|
储存温度：12000m |
||
|
过量能力 |
110%量程，电容除外(100%) |
|
|
频率过载保护 |
<107V Hz |
|
|
mA输入端子的保险丝保护 |
0.44A、1000V、IR 10kA |
|
美国Fluke 1587C FC绝缘万用表标准配置：
|
Fluke 1587C FC绝缘万用表 |
远程探头 |
|
测试导线 |
|
|
鳄鱼夹 |
|
|
K型热电偶 |
|
|
硬质便携箱 |
|
|
用户文档 |
美国Fluke 1587C FC绝缘万用表相关附件：
|
便携箱和皮套 |
用于数字万用表的C25大软包 |
|
其他 |
Fluke TPAK ToolPak™磁性仪表挂件 |
|
电流夹钳和探头 |
Fluke i400交流电流钳 |
