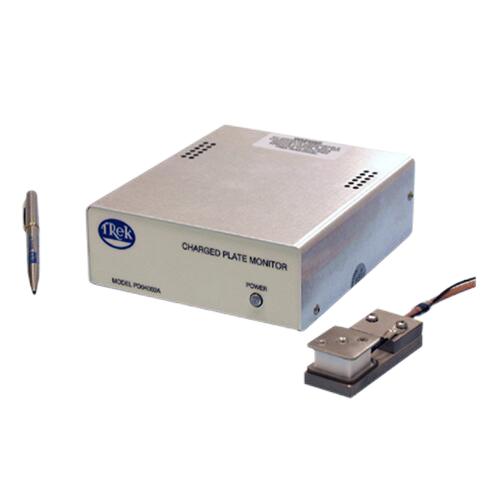

产品名称：美国Trek Model PD04002A静电消除器实时监测仪 |
|
产品型号：Model PD04002A |
|
产品类别：电力检测 >> 静电检测仪 >> |
美国Trek Model PD04002A静电消除器实时监测仪产品简介：
Trek PD04002A是一款基于带电板多功能微处理器的监控仪，非常适合监测用于与半导体、LCD、电子组装和其他过程相关操作的空气离子发生器的性能，因为在这些操作过程中，静电荷积累会对生产量和/或产品质量产生威胁。PD04002A采用了一种新型技术，只需离子场电流小于0.1皮安就能达到完全的精度和稳定性。而其他产品设计需要从离子场中提取高达2000倍的离子电流才能达到稳定。 PD04002A的超高灵敏度使其成为空气离子发生器监测器的理想选择，其中小面积离子收集传感器更可满足高精度离子平衡测量的要求，其电平低于1伏。带电板的电压在放电时间测试之前被初始化。平衡测试，正极放电测试和负极放电测试可通过数字命令信号从远程位置初始化。带电板电压可以通过后面板连接器远程监控。输出“HI”端口处的输出电压与输出“LO”端口处的（地面）比例关系表示为1至22（其他比例关系亦可用）时带电板电压的比例缓冲。PD04002A宽温范围静电消除监视仪/离子风机监测仪可与标准的，定制的或高温带电板一起使用。显示仪和高温带电板可以用在桌面上或用紧固件紧紧安装于设备的底部。
美国Trek Model PD04002A静电消除器实时监测仪技术参数：
|
性能 |
|
|
带电板电压范围 |
0至±55V DC或峰值AC，标称值 |
|
带电板电压测量精度 |
满量程的0.2％ |
|
大信号带宽（-3dB） |
DC大于200Hz |
|
小信号带宽（-3dB） |
DC至2.5 kHz |
|
带电板自放电率（无入射离子流） |
相对湿度高达85％时，55V时每分钟低于2V |
|
带电板电容 |
20pF±4pF（电容与带电板连接电缆长度无关） |
|
特征 |
|
|
电压监控输出V数 |
0至+5V DC表示-55V至+55 V的带电板电压（亦可提供其他比率的）。当带电板处于55伏时，电压监控输出V HI的电压为0V。当带电板处于0伏时，电压监控的电压为+2.5伏。当带电板处于+55伏时，电压监控的电压为+5伏 |
|
准确度 |
满量程的0.2％ |
|
数字指令终端 |
带电板（O）将浮动板放电至0伏 |
|
带电板（+）将浮动板预充电至+55V |
|
|
带点板（-）将浮动板预充电至-55V |
|
|
正极放电测试，负极放电测试和平衡测试可以通过这些数字指令信号从远程位置初始化。带电板的电压初始化为+55V或-55V可用于放电时间测试或零平衡测试。所有上述数字指令输入都处于10V DC的高电平。将数字指令输入拉至接地（0V）需要至少6mA的吸电流能力 |
|
|
高温带电板（Trek PD04002AP） |
25mm×25mm（1"×1"） |
|
电缆长度3米 |
|
|
电容：20pF±5pF |
|
|
温度范围：-60°C至160°C |
|
|
相对湿度：至85％，非冷凝状态 |
|
|
安装PD04002A监视仪 |
可使用4个M4螺丝将监视仪从底部固定进行组装安装 |
|
安装充电板 |
可使用1个M4螺丝将充电板监视仪从底部固定进行组装安装 |
|
用户连接 |
配有连接块和M4接地片 |
|
一般规格 |
|
|
尺寸（宽×高×深） |
122mm×43mm×153mm（4.8"×1.7"× 6"） |
|
重量 |
0.3kg（0.6lb） |
|
电源 |
PD04002A的电源电压为+24 V±10％，电流为0.21A |
|
连接块 |
Phoenix Contact连接器。连接包括：+ 24V DC电源输入（+），24V DC电源返回（-），电压监控（Hi），电压监控（Lo）,数字复位（plate 0）,数字复位（plate +）, 数字复位（plate -） |
|
带充电板组件输入连接器 |
BNC连接器 |
|
运行条件 |
|
|
温度 |
5°C至35°C |
|
相对湿度 |
至85％，非冷凝状态 |
|
认证资质 |
TREK，INC.确保每一台PD04002A静电消除监视仪/离子风机监测仪都经过测试和校准，所使用的测量设备可追溯至美国国家标准与技术研究院或可追溯至共识标准。并通过CE认证 |
|
警告：这些仪器仅用于进行静电电压测量。请勿使用本仪器去测量可能发生的高电流的“硬”电压源或电压源，以造成有害冲击或人身伤害。 |
|
