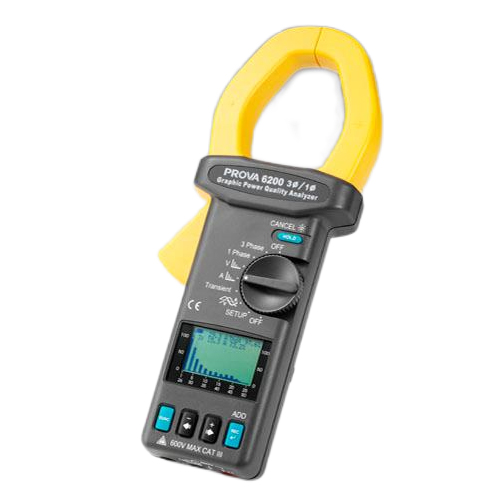

产品名称：台湾宝华 PROVA-6200绘图式交流电力质量分析仪
产品型号：PROVA-6200
产品类别：电力检测 >> 万用表和钳表 >>

详细说明：

台湾宝华 PROVA-6200绘图式交流电力质量分析仪产品特点：

■电力质量分析仪能使用于单相或平衡三相系统

■电压及电流谐波分析（1至50阶）

■电压真均方根值量测，准确度为读值的±0.5%范围内

■电流真均方根值量测，准确度为读值的±1%范围内

■电压及电流绘图式波形显示

■绘图式向量图显示

■瞬时侦测及数据记录（骤升、骤降、及停电瞬时侦测）

■快速峰值取样功能（39µs对50Hz；33µs对60Hz）

■有效功率(W、KW、HP)、无效功率(VAR、KVAR)、及视在功率(VA、KVA)量测

■功率因子(PF)、相位角(Φ)、及电能(WH、KWH)量测

■平衡三相电力质量量测

■电压转换比值(VT)设定(1~3000)

■量测值保留(Hold)功能

■电源自动关闭功能（15分钟）

■可将数据记录及下载至PC

台湾宝华 PROVA-6200绘图式交流电力质量分析仪电器规格（23℃±5℃）：

有效功率(AC Watt)

范围(0~1500A)

分辨率

读值误差

>20V和>20A

<20V或<20A

10.0-999.9W

0.1W

±2%±20dgts

±2%±40dgts

1.000-9.999KW

0.001KW

±2%±20dgts

±2%±40dgts

10.00-99.99KW

0.01KW

±2%±20dgts

±2%±40dgts

100.0-999.9KW

0.1KW

±2%±20dgts

±2%±40dgts

1000-9999KW

 1KW

±2%±20dgts

±2%±40dgts

视在功率(AC Apparent Power，VA)

范围(0 to 1500A)

分辨率

读值误差

>20V和>20A

<20V或<20A

10.0-999.9VA

0.1VA

±2%±20dgts

±2%±40dgts

1.000-9.999KVA

0.001KVA

±2%±20dgts

±2%±40dgts

10.00-99.99KVA

0.01KVA

±2%±20dgts

±2%±40dgts

100.0-999.9KVA

0.1KVA

±2%±20dgts

±2%±40dgts

1000-9999KVA

1KVA

±2%±20dgts

±2%±40dgts

无效功率(AC Reactive Power，VAR)

范围(0 to 1500A)

分辨率

读值误差

>20V和>20A

<20V或<20A

10.0-999.9VAR

0.1VAR

±2%±30dgts

±3%±40dgts

1.000-9.999KVAR

0.001KVAR

±2%±30dgts

±3%±40dgts

10.00-99.99KVAR

0.01KVAR

±2%±30dgts

±3%±40dgts

100.0-999.9KVAR

0.1KVAR

±2%±30dgts

±3%±40dgts

1000-9999KVAR

1KVAR

±2%±30dgts

±3%±40dgts

功率因素(PF)

范围

分辨率

误差

>20V和>20A

<20V或<20A

0.000-1.000

0.001

±0.04

±0.1

电压转换率比值(VT ratio)范围：1~3000

电功率（WH或KWH，0WH~999999KWH）

WH=W*时间（小时）

交流电流（过载保护AC 2000A）

范围

分辨率

读值误差

10.0-1500.0A

0.1A

±2.0%±5dgts

交流电压（过载保护AC 800V）

范围

分辨率

读值误差

10.0V-600.0V

0.1V

±0.5%±5dgts

交流电压谐波百分比

范围

分辨率

误差

1-20th

0.1%

±2%

21-50th

0.1%

4% of reading±2.0%

交流电压谐波强度

范围

分辨率

误差

1-20th

0.1%

±2%±0.5V

21-50th

0.1%

4% of reading±0.5V

交流电流谐波百分比

范围

分辨率

误差

1-20th

0.1%

±2%

21-50th

0.1%

4% of reading±2.0%

交流电流谐波强度

范围

分辨率

误差

1-20th

0.1%

±2% of range±0.4A

21-50th

0.1%

±4% of range±0.4A

相位角(Φ)

范围

分辨率

误差

-180°to 180°

0.1°

±2°

0°to 360°

0.1°

±2°

总谐波失真(THD)

范围

分辨率

误差

0.0-20%

0.1%

±2%

20-100%

0.1%

±6% of reading±1%

100-999.9%

0.1%

±10% of reading±1%

交流电压峰值（均方根值>20V）或交流电流峰值（均方根值>30A）

范围

取样时间

读值误差

50Hz

39µs

±5%±50digits

60Hz

33µs

±5%±50digits

交流电压频率（均方根值>30V）或交流电流频率（均方根值>30A）

范围

分辨率

误差

46-65

0.1

±0.3Hz

台湾宝华 PROVA-6200绘图式交流电力质量分析仪一般规格：

导线直径

55mm（约略）

65×24mm(bus bar)

电池种类

3号电池两枚(1.5V)

显示器

128×64点矩阵LCD附背光

档位选择

自动

过载显示

OL

耗电量

10毫安（约略）

自动关机

开机后15分钟

显示更新时间

2次/秒

一周期取样数

512（电压V或电流A）

256（功率W）

操作温度

-10℃到50℃

操作湿度

小于85%相对湿度

量测高度

最高2000公尺

储存温度

-20℃到60℃

储存湿度

小于75%相对湿度

尺寸

271mm(长)×112mm(宽)×46mm(高)

10.7"(长)×4.4"(宽)×1.8"(高)

重量

647g/22.8oz（含电池）

附件

使用手册×1

1.5V电池×2

软件光盘片×1

软件使用手册×1

手提包×1

测试棒×1

RS232对USB线×1

选配

鳄鱼夹
