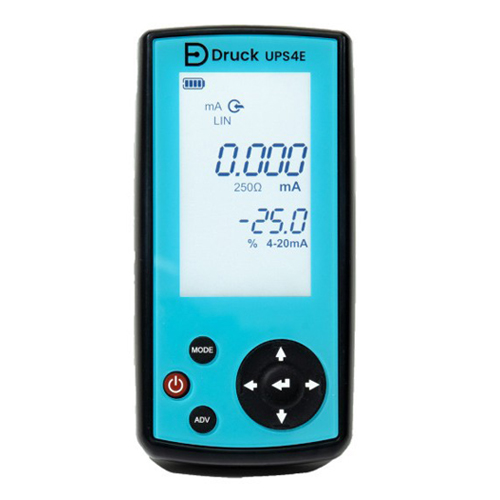

产品名称：美国GE德鲁克DRUCK UPS4E系列回路校验仪 |
|
产品型号：UPS4E |
|
产品类别：电力检测 >> mA回路校验 >> |
美国GE德鲁克DRUCK UPS4E系列回路校验仪产品简介：
UPS4E是德鲁克Druck全新推出的回路校验仪产品。它专为单手操作设计，坚固耐用且极其紧凑。UPS4E是回路测试/供电过程控制mA回路及mA设备的重要工具，具备易读显示屏和诸多便捷功能（如阶跃、量程和阀门检查），是仪器维护的理想选择。UPS4E采用先进的电气校准技术，具备可靠和高经济性的特点。
美国GE德鲁克DRUCK UPS4E系列回路校验仪产品特点：
●测量或输出0至24mA
●精度：0.01%读数+1字
●双mA和百分比读数，线性或流量模式
●阶跃、量程检查、阀门检查、斜坡功能
●30V DC测量及通断性检查
●100000个数据记录点
●内置250Ω电阻，支持HART通信
●24V DC回路电源，支持mA测量或输出模式
●自动关机以延长电池寿命
显示屏
高对比度背光图形显示屏确保日光下可读性强，主测量值附带满量程百分比显示。
测量或输出0至24mA
内置24V回路电源，测量和输出模式均可使用，特别适用于工厂停机期间。输出模式下电流由UPS4E主动控制。测量模式下电流由被测外部设备控制。
同步百分比读数
同步显示mA值及4-20mA或0-20mA的百分比值。
阶跃、量程检查及阀门检查
快速完成线性度测试和零位/量程调整。阀门模式下可检测阀座并设置执行器。
|
阶跃模式 |
0% |
25% |
50% |
75% |
100% |
|
4 to 20mA线性 |
4 |
8 |
12 |
16 |
20 |
|
0 to 20mA线性 |
0 |
5 |
10 |
15 |
20 |
|
4 to 20mA流量 |
4 |
5 |
8 |
13 |
20 |
|
0 to 20mA流量 |
0 |
1.25 |
5 |
11.25 |
20 |
|
4 to 20mA量程检测 |
4 |
- |
- |
- |
20 |
|
0 to 20mA量程检测 |
0 |
- |
- |
- |
20 |
|
4 to 20mA阀门检查 |
3.8，4，4.2 |
- |
12 |
- |
19，20，21 |
|
0 to 20mA阀门检查 |
0，0.2 |
- |
10 |
- |
19，20，21 |
"快速设定"输出
通过按键可将数值设定至0.001mA精度，长按按键可快速斜坡输出至下一设定值，特别适用于报警触发测试。
30V DC测量
用于回路诊断及电压输出仪表的维护。
数据记录
可记录主读数通道超100000个数据点，用户可通过设置菜单手动启动，并通过显示屏配置记录间隔。数据文件可传输至PC进行进一步分析。
自动阶跃与斜坡
输出可调斜坡/阶跃速率（1至599秒），便于单手完成回路测试、阀门设置和转换速率检查。
其他特性
●工业标准AA电池
●供电支持最大40mA（持续500ms）的浪涌电流
●电池状态指示灯
●信息屏显示序列号、软件版本及校准日期
●PIN码保护的校准及固件更新功能
美国GE德鲁克DRUCK UPS4E系列回路校验仪技术参数：
|
功能 |
量程 |
分辨率 |
1年精度 %rdg+counts |
|
mA输出，外部回路电源 |
20mA |
0.001 |
0.01%Rdg+1字 |
|
24mA |
0.001 |
0.01%Rdg+2字 |
|
|
mA测量，外部回路电源 |
±20mA |
0.001 |
0.01%Rdg+1字 |
|
±24mA |
0.001 |
0.01%Rdg+2字 |
|
|
mA输出，内部回路电源 |
20mA |
0.001 |
0.01%Rdg+1字 |
|
24mA |
0.001 |
0.01%Rdg+2字 |
|
|
mA测量，内部回路电源 |
20mA |
0.001 |
0.01%Rdg+1字 |
|
24mA |
0.001 |
0.01%Rdg+2字 |
|
|
V测量 |
±20V |
0.001 |
0.01%Rdg+1字 |
|
±30V |
0.001 |
0.01%Rdg+2字 |
|
|
(1)精度包含10℃至30℃(50℉至86℉)温度影响，超出此范围需增加0.003%/℃(0.015%/℉) |
|||
|
通用规格 |
|||
|
内存 |
100000数据点 |
||
|
工作温度 |
-10 to 50℃(14 to 122℉) |
||
|
存储温度 |
-20 to 70℃(-4 to 158℉) |
||
|
IP等级 |
IP54 |
||
|
湿度 |
0 to 90%RH非凝露 |
||
|
冲击/振动 |
MIL-PRF-28800F CLASS2 |
||
|
EMC |
EN 61326-1：2013 |
||
|
安全性 |
EN 61010-1：2010 EN 61010-2-030：2023 |
||
|
外壳材质 |
高强度ABS |
||
|
回路电阻高 |
主读数闪烁错误 |
||
|
超量程 |
主读数区闪烁"---" |
||
|
认证 |
CE marked |
||
|
显示屏 |
尺寸：72.7×42.5mm(2.86×1.67in). 可配置显示内容 |
||
|
尺寸(L×W×H) |
安全区域：145mm×73mm×25mm |
||
|
重量 |
安全区域：300g含电池 |
||
|
电源 |
4×1.5V AA碱性电池 |
||
|
电池续航 |
测量模式最长达72h 12mA输出最长达18h |
||
|
自动关机 |
10min未进行操作 |
||
|
电池状态 |
电池标识及4段显示 |
||
|
电信号接口 |
安全区：2×4mm镀金接口 |
||
|
HART电阳 |
可选250欧姆回路电阻 |
||
|
通信与接口 |
USB Type C用于数据访问和固件更新 |
||
美国GE德鲁克DRUCK UPS4E系列回路校验仪订购信息：
UPS4E：标准版本，包含基本源/测量功能，适用于回路测试和阀门诊断。
UPS4E with Accessories：带软管和HART适配器套件，扩展为完整校准工具。
UPS4E-IS Kit：本安版本，与 Druck其他IS设备兼容，适用于危险区域。
UPS4E标配快速入门与安全指南、碱性电池组、测试线、USB线及校准证书。订购时请使用以下型号：
型号：UPS4E
UKAS认证校准
我们同时提供UKAS认证校准服务，如需请在订单中注明。
配件
订购时请单独注明所需配件。除非特别说明，UPS4E兼容以下配件。
|
订货号 |
描述 |
|
IO-USB-C-CABLE |
USB A-C 2m线缆 |
|
IOUPS4E-CASE |
UPS4E便携箱 |
