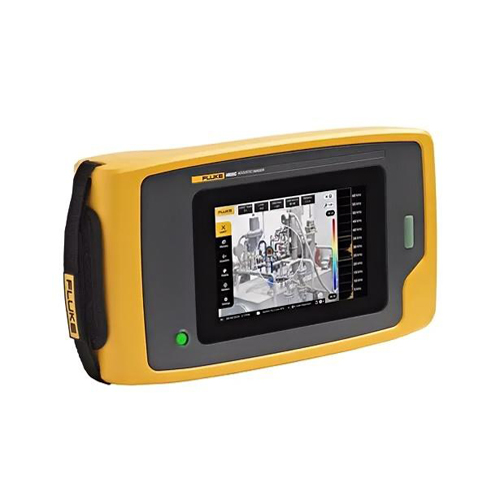

产品名称：美国Fluke ii905C声学成像仪 |
|
产品型号：Fluke ii905C |
|
产品类别：电力检测 >> 工业成像 >> |
美国Fluke ii905C声学成像仪产品概述：
配备LeakQ™的Fluke ii905C声学成像仪：检测、定位并评估气体泄漏
配备LeakQ™声学泄漏检测技术的Fluke ii905C声学成像仪可协助维护团队高效地检测、定位和评估气体和真空泄漏。无论是压缩空气系统、管道还是工业设备，Fluke ii905C都能提供有价值的信息，帮助您对运营进行优化。
主要特点：
●即用设计：Fluke ii905C开箱即用。其耐用、符合人体工程学的设计确保了操作便捷性，并且配备大尺寸7"LCD显示屏，可清晰地显示泄漏位置。
●快速检测：即使是新手用户也只需花几分钟时间学习即可开始检测泄漏。该工具可估测泄漏量和成本，包括全新的泄漏距离估测和LeakQ™泄漏严重程度指数（1-10）估算功能。
●SoundMap™叠加：7"LCD触摸屏可在视觉图像上叠加显示SoundMap™声像图，便于快速发现泄漏位置。
●直观界面：轻松提取指定频段的泄漏声音，同时过滤背景噪音。
●标记和整理：采用图像和视频标记、注释和文件夹确保内容的高效整理。
●泄漏量：根据泄漏量确定维修工作的优先顺序。
●协作：可利用报告工具与团队成员和维修人员无缝地分享视觉图像、标记和注释。
省钱的意见：
你知道吗？一台100马力的空气压缩机每年的电费可能高达50000美元？令人震惊的是，其中多达30%的电力因压缩空气管道泄漏而被白白浪费掉。许多设施忽视了对于其压缩空气系统效率的评估，导致不必要的容量增加。Fluke ii905C可帮助您发现泄漏，优化能源使用，并降低成本。
LeakQ™模式：
自动距离估测：当检测到泄漏时，成像仪将确定到泄漏目标的距离（在显示屏圆圈内显示）。基于测得的dB SPL值和距离，屏幕上的LeakQ等级反映了泄漏量大小。
全面报告：
LeakQ报告工具将Fluke ii905C声学成像仪采集的数据与用户输入数据相结合，创建结构清晰且内容详细的报告。此类报告为维修工作提供指导，确认维修后的情况，并记录检查过程和结果。
LeakQ 在线报告工具
●在本地电脑上安装的应用程序
●无泄漏类型选择（应在捕获测量时包括在测量中）
●提供自定义报告模板
什么才是我所需的理想声学成像仪？
下表展示了Fluke声像仪之间的主要差异。有关规格的完整比较，请参见数据表。
|
|
Fluke ii500C声学成像仪 |
Fluke ii905C声学成像仪 |
Fluke ii915C声学成像仪 |
|
LeakQ™ |
泄漏量等级(1-10) |
泄漏量等级、泄漏速率，以及泄漏成本估计 |
泄漏量等级、泄漏速率，以及泄漏成本估计 |
|
PDQ™ |
|
|
• |
|
MecQ™ |
|
|
• |
|
产品特点 |
|||
|
WiFi/蓝牙 |
|
• |
• |
|
频率 |
2至52kHz |
2至65kHz |
2至100kHz |
|
检测范围 |
最远50m(164ft)* |
最远70m(230ft)* |
最远120m(393ft)* |
|
分辨率 |
0.3MP |
5.0MP |
5.0MP |
|
电池续航 |
6小时 |
6小时 |
6小时 |
|
存储容量 |
20GB（>5000张图片/>999个视频） |
32GB（>8000张图片/>1600个视频） |
32GB（>8000张图片/>1600个视频） |
|
三脚架连接器 |
|
• |
• |
|
*具体取决于环境条件 |
|||
美国Fluke ii905C声学成像仪主要特性：
●采用包括估计泄漏量和成本的LeakQ™模式，可轻松、快速、安全地以视觉方式检测压缩气体泄漏。
●7"LCD触摸屏,可在视觉图像上叠加显示SoundMap™声像图，便于快速发现泄漏位置。
●集成的视觉和文本标记及批注功能可提供重要细节，优化报告和跟进行动。
●随时随地无线上传到Fluke Connect
美国Fluke ii905C声学成像仪产品规格：
|
技术指标 |
|
|
主要功能 |
ii905C |
|
传感器 |
|
|
频率范围 |
2kHz至65kHz |
|
工作距离1 |
0.5至>70m（1.6至>230ft） |
|
视场(FOV) |
63°±5° |
|
标称帧速 |
25FPS |
|
内置数字相机（可见光） |
|
|
视场(FOV) |
63°±5° |
|
对焦 |
定焦镜头 |
|
缩放 |
3倍数码变焦 |
|
分辨率 |
500万像素 |
|
显示屏 |
|
|
尺寸 |
7"LCD，带背光，阳光下清晰可读 |
|
分辨率 |
1280×800（1024000像素） |
|
触摸屏 |
电容式 |
|
声像图 |
SoundMapTM图像 |
|
图像存储 |
|
|
存储容量 |
32GB（>8000张图片/>1600个视频） |
|
图像格式 |
可见光图像与SoundMapTM(.JPG或.PNG)的混合图像 |
|
视频格式 |
可见光视频与SoundMapTM(.MP4)的混合视频 |
|
视频时长 |
最长5分钟 |
|
数字导出 |
USB-C数据传输 |
|
声压测量 |
|
|
测量范围（典型） |
15.4至115.2dB SPL(±1dB SPL 2kHz) 5.6至102.5dB SPL(±2dB SPL 19kHz) 28.4至131.1dB SPL (±1dB SPL 35kHz) 41.8至133.1dB SPL (±3dB SPL 52kHz) |
|
分类和量化 |
|
|
LeakQTM |
泄漏量等级、泄漏速率，以及泄漏成本估算 |
|
PDQ ModeTM |
– |
|
MecQTM |
– |
|
自动最大/最小dB增益 |
自动或手动，用户可选 |
|
频段选择 |
用户可选（通过用户预设或手动输入） |
|
电池 |
|
|
电池 |
可现场更换的充电锂离子电池（标配1块） |
|
电池续航 |
6小时 |
|
电池充电时间 |
4小时 |
|
电池充电系统 |
内置(USB-C) |
|
软件 |
|
|
易于使用 |
直观的用户界面 |
|
声学参数：显示dB标度 |
打开/关闭 |
|
声学参数：最小/最大dB |
手动/自动 |
|
声学参数：配置文件 |
预设捕获配置文件 |
|
声学参数：高频 |
– |
|
声学参数：多源 |
显示单源或多源 |
|
调色板：颜色 |
3种：灰度、铁红色和蓝红色 |
|
调色板：叠加透明度 |
有：1-100% |
|
灰度模式 |
有 |
|
中心点标记 |
打开/关闭 |
|
趋势图 |
频率和dB等级 |
|
点标记 |
图像中心点的dB级别读数 |
|
泄漏值 |
泄漏成本、泄漏量、LeakQTM等级(1-10) |
|
主管理菜单 |
有 |
|
标注 |
资产名称；资产ID；资产类型；泄漏类型；气体类型；压力 |
|
照片说明 |
多达4条照片说明 |
|
资产检查状态 |
“调整后”；“调整前”；“待定” |
|
资产ID |
文本输入和基于二维码的自动资产ID识别 |
|
行动注释 |
行动要求、行动优先级、行动说明 |
|
其他 |
工作条件、天气情况说明 |
|
一般指标 |
|
|
三脚架支架/连接器 |
有：1/4"-20 |
|
USB |
2×USB-C |
|
无线 |
Wi-Fi |
|
工作温度 |
-10至45℃（14至113℉） |
|
存储温度 |
-20至70℃（-4至158℉），不带电池 |
|
相对湿度 |
10至95%无冷凝 |
|
尺寸（高×宽×长） |
186mm×322mm×68mm（7.3英寸×12.7英寸×2.7英寸） |
|
重量（含电池） |
2.0kg(4.4lbs) |
|
防护等级(IP) |
IP40 |
|
保修期 |
2年 |
|
自诊断通知 |
阵列健康测试，用于确定何时需对麦克风阵列进行维护 |
|
支持语言 |
简体中文 |
|
符合RoHS指令 |
是 |
|
安全性 |
|
|
一般安全 |
IEC 61010-1：污染等级 2 |
|
国际电磁兼容性(EMC) |
IEC 61326-1：工业电磁环境，CISPR 11：第1组，A类 |
|
韩国(KCC) |
A类设备（工业广播和通信） |
|
美国(FCC) |
47 CFR 15 C子部分 |
|
¹具体取决于环境条件 |
|
美国Fluke ii905C声学成像仪标准配置：
|
Fluke ii905C声学成像仪 |
Fluke ii905C声学成像仪 USB-C充电器，带适合在特定国家/地区使用的连接器 耐用锂离子智能电池组 USB-C线缆 坚固的硬质携带包 可调节腕带和颈带 传感器阵列保护器 |
