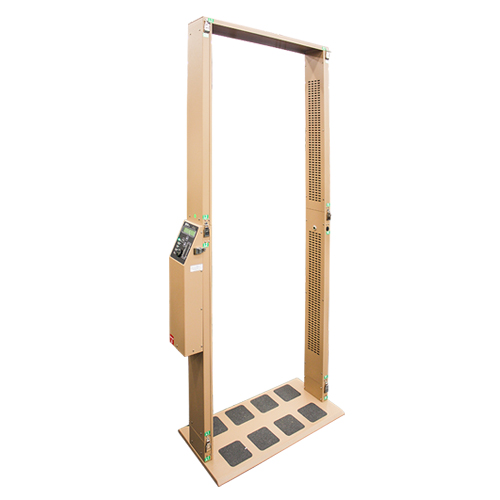

产品名称：美国Ludlum Model 52-1、52-5 & 52-6系列便携式门式监测仪 |
|
产品型号：Model 52-1、52-5 & 52-6系列 |
|
产品类别：辐射检测 >> 门式监测 >> |
美国Ludlum Model 52-1、52-5 & 52-6系列便携式门式监测仪产品简介：
Model 52-1、52-5和52-6系列便携式门式监测仪用于人员的β-γ污染监测，符合FEMA应急响应门式监测标准(FEMA-REP-21)。其设计便于拆卸运输与存储，无需任何工具即可在五分钟或更短时间内完成安装。
每台仪器的非易失性参数在出厂时已预设，可在10µR/hr本底场中检测1.0µCi 137Cs源。基于微处理器的电子设备提供了设置的便利性和可靠性。状态指示灯显示计数周期状态，指示灯伴随发出的声响信号提供额外的指示。探测器计数、本底和所有参数都可以在仪器显示屏上查看。所有设置均通过显示屏下方的按钮完成。
这些门式监测仪可以以步行模式运行，当有人位于门内时进行快速扫描。在这种模式下，当门被占用时，每200毫秒执行一次检查，在门被占用前和占用后各600毫秒进行一次。门式监测仪还可以在停止和计数模式运行，从而进行更灵敏的扫描。在停止和计数模式下，固定计数时间可以设置为1到20秒。
这些仪器具有自动本底更新和动态报警设置功能。启动时，仪器会进行本底计数，并为每个探测器计算报警水平。自诊断程序会检查本底计数，如果本底过高或过低，会发出警告。
警报是根据用户可调节的西格玛参数和当前本底计数计算的。在设置过程中，用户可以选择仅单独警报、仅汇总警报或两者兼有。汇总警报将上部探测器和下部探测器分组。
每台仪器都配有一个轮式运输箱和一个透明的聚丙烯保护套，以防止潮湿天气条件。
这些仪器能够在85 to 250V ac、50/60Hz的电压下运行，无需电压选择开关。它们也可以由随附的车辆点烟器适配器或三个或六个“D”型电池供电。
防水版本
Ludlum还提供一些防水版本：Models 52-1W(PN 48-4300)、52-1-1W(PN 48-3516) and 52-6-1W(PN 48-4312)。请注意，这些防水版本只能用于伽马污染监测。
车辆监控
Model 52-1、52-5和52-6系列也可以使用可选的车辆转换套件（PN 4215-374用于标准型号，PN 4215-1099用于防水型号）作为车辆监测仪使用。套件包括两个支撑侧面探测器的支架和一根6.1m(20ft.)的电缆。有关详细信息，请参阅“选项”选项卡。
美国Ludlum Model 52-1、52-5 & 52-6系列便携式门式监测仪产品特点：
●便携式
●61cm(24in.)或81cm(32in.)宽开口
●塑料闪烁体探测器
●内置人数计数器
●本底更新和扣除
●几分钟内设置完毕
●易于操作
●包含轮式运输箱
●符合FEMA-REP-21标准
●包括防风雨套
美国Ludlum Model 52-1、52-5 & 52-6系列便携式门式监测仪技术参数：
|
应用 |
人员β-γ辐射监测 |
|
探测器 |
52-1系列：塑料闪烁体，4侧，2.75L(168in3)；总计：11L(672in3) 52-5系列：塑料闪烁体，4侧，2.75L(168in3)；1底部，1.8L(108in3)；总计：12.8L(780in3) 52-6系列：塑料闪烁体，4侧，2.75L(168in3)；1底部，1.8L(108in3)；1顶部，1.8L(108in3)；总计：14.6L(888in3) |
|
敏感度 |
在步行模式下，该仪器将在10µR/hr(0.1µSv/h)背景场中检测1.0µCi(37.5kBq) 137Cs源，其入口宽度为91.4cm(36in.)或更小。当与可选的车辆转换套件一起使用时，灵敏度将取决于入口宽度。 |
|
能量响应 |
30keV to 3MeV |
|
探测器高压 |
700 to 1200V |
|
探测器阈值 |
-4mV |
|
显示 |
2行×20字符的LCD显示所有探测器的本底率和高于本底的sigma值，交流供电时背光；日光可见LED显示仪器状态和辐射报警位置 |
|
状态指示灯LED |
输入/检查：绿色LED，表示系统已准备好使用。闪烁的LED灯表示正在计数。 不完整/更新中：琥珀色LED，表示用户在计数完成前离开了门户，或正在进行后台更新。 辐射报警：红色LED和用户可调声音信号（在61cm[24in.]处大于60dB） 仪器故障：红色LED，表示本底过高或过低 电量低：红色LED，表示需要更换电池 |
|
计数时间 |
可调范围0 to 20秒（通过模式为0秒设置） |
|
红外传感器 |
感知门户占用率 |
|
输出 |
RS-232和继电器输出连接器位于电子机箱底部 |
|
音频 |
带可调挡板的警报器指示入口进入和计数不完整，连续蜂鸣声表示辐射报警和仪器故障。音频可以在设置模式中禁用。 |
|
参数 |
所有参数都存储在非易失性内存中 |
|
温度范围 |
-20 to 50℃(-4 to 122℉) |
|
电源选项 |
85 to 250V ac，50/60Hz，使用随附的电源（12V dc壁式适配器） 12V dc点烟器适配器电缆（随附） 三节或六节“D”型电池。三节新电池的电池寿命通常为28小时，六节新电池的电池寿命通常为为69小时。 |
|
结构 |
铝制外壳，米色粉末涂层 |
|
天气防护 |
潮湿天气条件下需进行保护时，提供透明的聚丙烯管套在显示器上 |
|
环境 |
标准版本：IP 40 “W”版本和标准版本，配有聚丙烯套：IP 54 |
|
运输箱 |
高密度塑料，带轮子和双衬垫手柄，122×61×30.5cm(48×24×12in.)（高×宽×长） |
|
尺寸 |
查看配置表 |
|
重量 |
查看配置表 |
美国Ludlum Model 52-1、52-5 & 52-6系列便携式门式监测仪标准配置：
|
此表格列出了标准配置。其他配置也都可以提供，请联系我们获取更多信息。 |
||||||
|
型号 |
部件编号 |
探测器 |
外部尺寸 (高×宽×长) |
内部尺寸 (高×宽) |
总探测器体积 |
重量 |
|
Model 52-1 |
48-3172 |
4侧 |
211×81.3×45cm (83×32×17.5in.) |
206×61cm (81×24in.) |
11L (672in3) |
约32kg(70lb) 含仪器箱45kg(100lb) |
|
Model 52-1W |
48-4300 |
4侧，防水 |
||||
|
Model 52-1-1 |
48-3258 |
4侧 |
211×102×45cm (83×40×17.5in.) |
206×81cm (81×32in.) |
||
|
Model 52-1-1W |
48-3516 |
4侧，防水 |
||||
|
Model 52-5 |
48-3393 |
4侧，1底部 |
213×81.3×49cm (84×32×19.3in.) |
206×61cm (81×24in.) |
12.8L (780in3) |
约36kg(80lb) 含仪器箱50kg(110lb) |
|
Model 52-5-1 |
48-3571 |
4侧，1底部 |
213×102×49cm (84×40×19.3in.) |
206×81cm (81×32in.) |
||
|
Model 52-6 |
48-3611 |
4侧，1底部，1顶部 |
217×81.3×49cm (85.3×32×19.3in.) |
206×61cm (81×24in.) |
14.6L(888in3) |
约41kg(90lb) 含仪器箱54kg(120lb) |
|
Model 52-6-1 |
48-3603 |
4侧，1底部，1顶部 |
217×102×49cm (85.3×40×19.3in.) |
206×81cm (81×32in.) |
||
|
Model 52-6-1W |
48-4312 |
4侧，1底部，1顶部，防水 |
||||
美国Ludlum Model 52-1、52-5 & 52-6系列便携式门式监测仪选配件：
|
选配件 |
描述 |
部件编号 |
|
Model 52系列车辆改装套件 |
将门式监测仪转换为便携式车辆监测仪 |
取决于型号 |
|
稳定支架 |
连接到门式显示器底座上以增加稳定性 |
4215-447 |
|
远程延长电缆 |
允许电子设备从主组件上拆卸下来使用的电缆。（不能与“W”版本一起使用） |
8215-121-20 |
|
打印机 |
带电源适配器、打印机纸、电缆和驱动程序软件CD的打印机 |
4167-386 |
美国Ludlum Model 52-1、52-5 & 52-6系列便携式门式监测仪替换零件：
|
描述 |
部件编号 |
|
光电倍增管 |
01-5238 |
