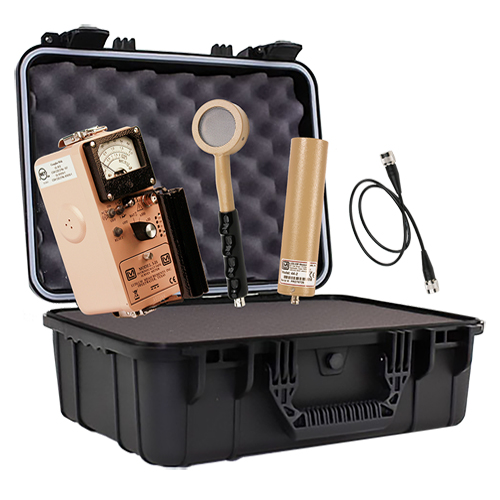

部件编号

48-3581-1

Model 3-IS本质安全辐射测量仪

部件编号

48-3581

适用范围

在潜在爆炸性环境中进行Alpha、Beta、Gamma或中子探测

兼容探测器

支持可单独购买的选定Ludlum辐射探测器（参阅兼容探测器选项）

检测范围

通常为0 to 200mR/hr，或0 to 500kcpm

线性度

连接探测器时，读数在真实值的10%以内

仪表盘

0 to 2mR/hr，或0 to 500kcpm，电池测试

(仪表面板表格列出其他可用的仪表面板)

仪表

6.4cm(2.5in.)电弧、1mA模拟型

控制

旋转选择开关：切换选项：仪器关闭；电池检查；量程：×0.1，×1，×10，×100

响应开关：在最终读数的10%到90%之间在快速（4秒）和慢速（22秒）之间切换

复位按钮：归零

音频开关：音频开/关，内置单晶片扬声器，在0.6m(2ft.)处大于60dB

校准控制：从仪器正面可访问（提供保护盖）

高压

可调范围400 to 1000V dc

阈值

固定在40mV±10mV

温度范围

-20 to 50℃(-4 to 122℉)

电源

两个Procell PC1300“D”型电池（见下面的警告注释），位于可外部取用的密封隔间内

电池寿命

通常碱性电池的续航时间超过2000小时；电池状态可在电表上检查。

（参见低电池说明）

结构

铸铝和拉制铝，配米色粉末涂层

连接器

"C"系列配有锁紧螺钉，以防止在操作过程中意外断开连接

尺寸（高×宽×长）

16.5×8.9×21.6cm(6.5×3.5×8.5in.)，包括手柄

重量

1.6kg(3.5lb)，包括电池

本质安全认证

I类，1区，A、B、C和D组，T6

UL 61010-1 & CAN/CSA-22.2 No.61010-1：测量、控制和实验室用电气设备的安全要求-第1部分：一般要求

UL 913：本质安全设备和相关设备用于I类、II类和III类，1区危险（分类）位置

CAN/CSA-22.2 No.157-92 (R2002)：用于危险场所的本安和无点燃性设备

警告：仅使用Duracell Procell PC1300 1.5V型号"D"电池。为了降低易燃或易爆环境着火的风险，只能在已知为非危险区域的位置更换电池。

警告：维修此装置时，更换部件可能会损害本质安全。

Model 44-2 γ探测器

部件编号

47-1532

适用范围

低能宽能谱γ射线探测

探测器类型

NaI(Tl)闪烁体，直径2.5cm(1in)×厚度2.5cm(1in)

效率(4π)

¹²⁵I：7%

⁵⁷Co：10%

¹³⁷Cs：3%

⁶⁰Co：3%

典型灵敏度

(¹³⁷Cs γ)

175cpm per µR/hr

推荐能量范围

20keV to 1.5MeV

暴露能量响应(γ)

能量依赖（见响应曲线）

H*(10)环境剂量当量能量响应

能量依赖（见响应曲线）

典型本底

（10µR/hr区域）

1800cpm

光电倍增管

直径2.86cm(1.123in)，磁屏蔽

工作电压

500 to 1200V

温度范围

-15 to 50℃(5 to 122℉)

可认证为-40 to 65℃(-40 to 150℉)

环境评级

IP65

连接器

"C"系列

结构

米色粉末涂层铝

尺寸（直径×长度）

5.1×21cm(2×8.25in)

重量

0.5kg(1lb)

Model 44-9 α-β-γ探测器

部件编号

47-1539

适用范围

α、β、γ测量；样品计数

探测器类型

扁平式，卤素淬火G-M

窗口

2.0±0.3mg/cm²云母，由不锈钢网（79%开口）保护

窗口区域

有效面积：15.5cm²(2.4in²)

开口面积：12.3cm²(1.9in²)

效率(4π)

¹⁴C：5%

⁹⁰Sr/⁹⁰Y：22%

⁹⁹Tc：15%

³²P：32%

²³⁹Pu：15%

⁹⁹mTc：≤1%

¹²⁵I：0.2%

典型灵敏度

(¹³⁷Cs γ)

3300cpm per mR/hr

暴露能量响应(γ)

能量依赖（请参见“图形”选项卡上的“能量响应曲线”）

H*(10)能量响应

（带可选过滤器2002-1050）

20keV to 1.2MeV变化20%之内

典型本底

（10µR/hr区域）

30-60cpm

典型死区时间

80µs

工作电压

900V dc

连接器

"C"系列（其他可选）

输入灵敏度

≥-30mV

结构

铝制外壳，米色粉末涂层，不锈钢滤网（79%开口）

尺寸（高×宽×长）

4.6×6.9×27.2cm(1.8×2.7×10.7in.)

重量

0.5kg(1lb)

选配件

描述

部件编号

使用粘贴式支架检查来源

粘贴式检查源，1µCi ¹³⁷Cs。用于检查仪器响应。

4464-473-01
