部件编号

48-3722

Model 14C辐射测量仪

部件编号

48-1611

应用

α、β和γ测量

内部探测器

能量补偿的GM探测器（仅用于×1000比例）

量程：0 to 20mSv/hr(0 to 2000mR/hr)

灵敏度：200cpm per mR/hr

兼容外部探测器

任何在900V DC工作的GM或闪烁体探测器（见兼容探测器选项）

探测器通道

外部探测器：×0.1至×100范围设置

内置GM探测器：×1000设置

能源响应

在60keV to 3MeV之间，真实值的15%范围内（仅限内部探测器）

线性度

连接探测器时，读数在真实值的10%以内

仪表盘

0-2mR/hr，0-5kcpm，电池测试

(仪表面板列出了其他可用的仪表面板)

仪表

6.4cm(2.5in.)电弧、1mA模拟型

控制

旋转选择开关：在以下选项之间切换：关闭；档位：×0.1，×1，×10，×100，×1000

响应开关：在最终读数的10%到90%之间在快速（4秒）和慢速（22秒）之间切换

复位按钮：归零

电池按扭：检查电池状态

音频开关：开/关，内置单晶片扬声器，在0.6m(2ft.)处大于60dB

高压

900V dc

阈值

-40mV±10mV

温度范围

-20 to 50℃(-4 to 122℉)

相对湿度

95%

电源

两个“D”型电池（位于可外部取用的密封隔间内）

电池寿命

通常超过2000小时（电池状态可在仪表上检查）

结构

铸铝和拉制铝，配米色粉末涂层

探测器连接器

“C”系列（其他可用）

尺寸（高×宽×长）

16.5×8.9×21.6cm(6.5×3.5×8.5in.)

重量

1.6kg(3.5lb)，包括电池

Model 44-2 γ探测器

部件编号

47-1532

适用范围

低能宽能谱γ射线探测

探测器类型

NaI(Tl)闪烁体，直径2.5cm(1in)×厚度2.5cm(1in)

效率(4π)

¹²⁵I：7%

⁵⁷Co：10%

¹³⁷Cs：3%

⁶⁰Co：3%

典型灵敏度

(¹³⁷Cs γ)

175cpm per µR/hr

推荐能量范围

20keV to 1.5MeV

暴露能量响应(γ)

能量依赖（见响应曲线）

H*(10)环境剂量当量能量响应

能量依赖（见响应曲线）

典型本底

（10µR/hr区域）

1800cpm

光电倍增管

直径2.86cm(1.123in)，磁屏蔽

工作电压

500 to 1200V

温度范围

-15 to 50℃(5 to 122℉)

可认证为-40 to 65℃(-40 to 150℉)

环境评级

IP65

连接器

"C"系列

结构

米色粉末涂层铝

尺寸（直径×长度）

5.1×21cm(2×8.25in)

重量

0.5kg(1lb)

Model 44-9 α-β-γ探测器

部件编号

47-1539

适用范围

α、β、γ测量；样品计数

探测器类型

扁平式，卤素淬火G-M

窗口

2.0±0.3mg/cm²云母，由不锈钢网（79%开口）保护

窗口区域

有效面积：15.5cm²(2.4in²)

开口面积：12.3cm²(1.9in²)

效率(4π)

¹⁴C：5%

⁹⁰Sr/⁹⁰Y：22%

⁹⁹Tc：15%

³²P：32%

²³⁹Pu：15%

⁹⁹mTc：≤1%

¹²⁵I：0.2%

典型灵敏度

(¹³⁷Cs γ)

3300cpm per mR/hr

暴露能量响应(γ)

能量依赖（请参见“图形”选项卡上的“能量响应曲线”）

H*(10)能量响应

（带可选过滤器2002-1050）

20keV to 1.2MeV变化20%之内

典型本底

（10µR/hr区域）

30-60cpm

典型死区时间

80µs

工作电压

900V dc

连接器

"C"系列（其他可选）

输入灵敏度

≥-30mV

结构

铝制外壳，米色粉末涂层，不锈钢滤网（79%开口）

尺寸（高×宽×长）

4.6×6.9×27.2cm(1.8×2.7×10.7in.)

重量

0.5kg(1lb)

Model 25系列个人辐射监测仪

部件编号

Model 25：48-3584

Model 25-1：48-3629

探测器

内置能量补偿GM

能量范围

60keV to 2MeV

显示

3½位数背光液晶显示屏

显示范围

Model 25：0.01mR/hr(mR) to 999R/hr(R)

Model 25-1：0.001mSv/h(mSv) to 9.99Sv/h(Sv)

还显示从19:59到00:01剩余时间（以hh:mm格式显示）

伽马响应

Model 25：通常18cpm per mR/hr

Model 25-1：通常1800cpm per mSv/hr

警报与报警

辐射报警在整个范围内可调。暴露和累积剂量有不同的警报和报警：

剂量率警报

剂量率（高）

累积剂量警报

累积剂量（高）

允许剂量（高）剩余时间

探测器故障警报

仅剩8小时电量时的低电量通知

计数保护损失

如果在60分钟内没有从探测器接收到脉冲，仪器故障将通过声音和视觉警报指示，并且显示在“0.0”和“F”之间切换

音频

内置扬声器（典型情况下在30.5cm[1ft]处为95dB）

校准

当暴露在可追踪的辐射场中时，不需要任何工具或软件

校准范围

正常校准范围：

Model 25：2mR/hr to 999R/hr

Model 25-1：0.02mSv/h to 9.99Sv/h

温度范围

-40 to 65℃(-40 to 150℉)

电源

两节纽扣锂电池

电池寿命

通常为6000小时。提供低电量8小时警告

结构

注塑塑料外壳，带有表面印刷膜前面板，完全密封防水

尺寸（高×宽×长）

7.6×5.4×1.7cm(3.0×2.1×0.69in.)

重量

144g(5.1oz)，包括电池

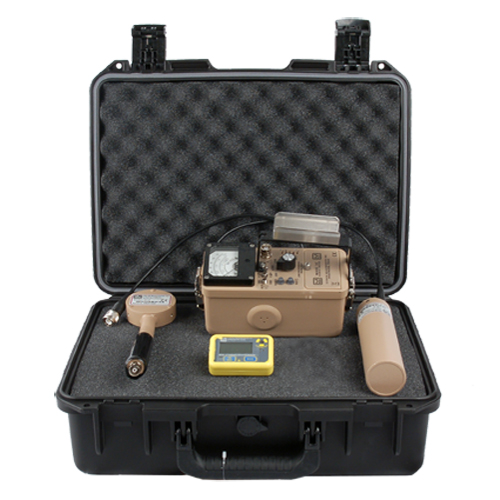

箱子尺寸和重量

尺寸（高×宽×长）

46.5×35×17.8cm(18.3×13.8×7in.)

重量

5.9kg(13lb)（含仪器）

选配件

描述

部件编号

便携式计数器选项

增加计数器功能。包含数字读数显示、计数时间选择开关和计数控制按钮。

4464-114

轻量化手柄

带LED的手柄可照亮仪表显示屏

4464-154

肩带

可调节尼龙肩带

4363-413

耳机插孔

在仪器上增加耳机插孔

4464-464

立体声/单声道耳机

可调立体声/单声道耳机

22-9313

剂量过滤器

GM扁平式探测器在较低能量下具有明显的过度响应，产生剂量测量误差。在20keV to 1.2MeV的能量范围内，剂量滤波器将响应平坦化到相对于¹³⁷Cs(662keV)的±20%以内。

2002-1050

塑料盘检查源

检查源，1µCi ¹³⁷Cs。用于检查仪器响应。

01-5196

机械检查源支架

检查源支架，带有可摆动远离的门，连接到仪器外壳

4062-166
