产品名称：美国DESCO SCS 770067/770068接地监测器-双工位 |
|
产品型号：SCS 770067/770068 |
|
产品类别：电力检测 >> 静电检测 >> |
美国DESCO SCS 770067/770068接地监测器-双工位产品描述：

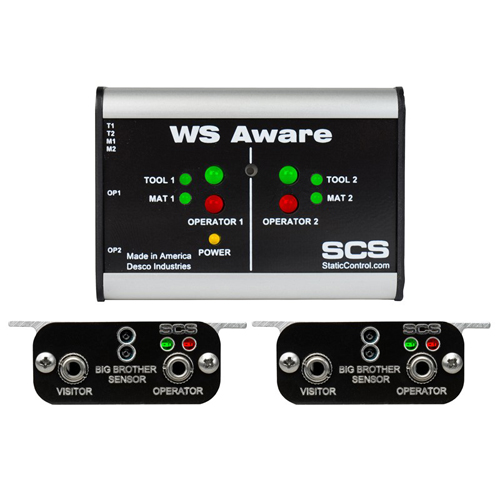

WS Aware接地监测器销售型号分为770067和770068，标配以下物品：
●接地监测器主机，1个
●手腕带插座2个，770067配置CTA242（无感应功能），770068配置CTA243（有感应功能）
●手腕带插座连接缆线（6针DIN端子），2条
●主机接地线（绿/黄色），1条
●台面连接线（白色，带抓扣），2条
●100~240VAC转7.5VDC通用电源适配器，1个
选配以下物品：
●770121：SMP管理系统
●2225：金属手环，小号，同心圆磁槽
●2226：金属手环，中号，同心圆磁槽
●2234：双绕线，1.8米长，同心圆磁钉，适配以上手环
●770040：手腕带扣座，可把绕线扣在该扣座上，戴着手环离开，监测器不会报警
●CTE701：校准器
WS Aware用于实时监测人体、台面、设备是否接地合格，所有监测的项目都是双工位的，既同时监测2个人体、2个台面、2个设备是否接地合格。
监测通道：
●人体通道1：人员1通过手腕带接地的电阻是否合格，同时监测人体电压
●人体通道2：人员2通过手腕带接地的电阻是否合格，同时监测人体电压
●台面通道1：台面1接地电阻是否合格
●台面通道2：台面2接地电阻是否合格
●设备通道1：设备1接地阻抗是否合格，同时监测EMI电压
●设备通道2：设备2接地阻抗是否合格，同时监测EMI电压
备注：
接地电阻：采用直流回路测试出的阻值
接地阻抗：采用交流数字回路测试出的电阻、容抗、感抗的矢量
EMI电压：设备自身或接地点是否存在EMI电磁干扰所产生的电压
美国DESCO SCS 770067/770068接地监测器-双工位设备参数：
|
电源适配器 |
100~240VAC，50/60Hz输入电压，输出：7.5VDC/1.5A |
|
人体通道测试电压 |
0.05V |
|
人体通道量程 |
2~35MΩ，测试精度+/-10%@10MΩ。出厂设置10MΩ报警阈值 |
|
人体电压量程 |
0~+/-5VDC，测试精度+/-10%@2.5VDC。出厂设置+/-2.5V报警阈值 |
|
台面通道测试电压 |
0.38V |
|
台面通道量程 |
100~1000MΩ，测试精度+/-10%@100MΩ。出厂设置100MΩ报警阈值 |
|
设备通道量程 |
1~20Ω，测试精度+/-10%@10Ω。出厂设置10Ω报警阈值 |
|
EMI量程 |
1~1000mV。出厂设置223mV@1.8MHz报警阈值 |
